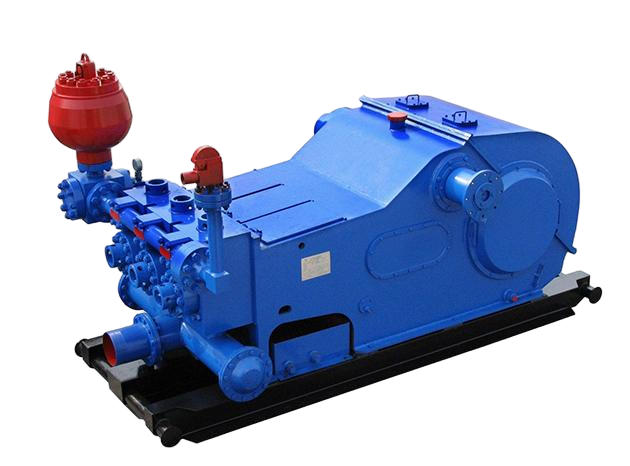

Буровые насосные блоки

Модель

F500

F800

F1000

F1300

F1600

F2200

Номин. выходная мощность

368kw(500HP)

590kw(800HP)

735kw(1000HP)

956kw(1300HP)

1180kw(1600HP)

1640kw(2200HP)

Номин. раз ударов

165ударов/м（165SPM）

150ударов/м
(150SPM)

140ударов/м
(140SPM)

120ударов/м
(120SPM)

120ударов/м
(120SPM)

105ударов/м
(105SPM)

Ход

190.5mm（7 1/2”）

229mm(9″)

254mm(10″)

304.8mm(12″)

304.8mm(12″)

356mm(14″)

Передаточное число
шестерни

4.286:1

4.185：1

4.207：1

4.206：1

4.206：1

3.512:1

Макс. рабочее давление

34.5MPa

34.5MPa

34.5MPa

34.5MPa

34.5MPa

34.5Mpa/52Mpa

Полость насоса

API #5

API #6

API #6

API #7

API #7

API #8

Макс. диаметр цилиндровой

 втулки

6 3/4″

6 1/2″

6 3/4″

7″

7 1/4″

9″

Макс. насосное давление
цилиндровой втулки

9.2MPa

14.4MPa

16.4MPa

18.5MPa

23.3MPa

19.0MPa

Устье всасывающей трубы

203.2mm(8”)

254mm(10″)

305mm(12″)

305mm(12″)

305mm(12″)

305mm(12″)

Устье выделяющей трубы

4”Фланец（5000psi）

5 1/8″Фланец（5000psi）

5 1/8″Фланец（5000psi）

5 1/8″Фланец（5000psi）

5 1/8″Фланец（5000psi）

5 1/8″Фланец（5000psi）

Диаметр маленького

139.7mm(5 1/2”)

177.8mm(7″)

196.9mm(7 3/4″)

215.9mm(8.5″)

215.9mm(8.5″)

254mm(10″)

Шпонка

31.75x31.75mm
(1 1/4x1 1/4) ″

44.45x44.45mm
(1 3/4ⅹ1 3/4) ″

50.8ⅹ50.8mm
(2ⅹ2) ″

50.8ⅹ50.8mm
(2ⅹ2) ″

50.8ⅹ50.8mm
(2ⅹ2) ″

63.5ⅹ4.45mm
(2-1/2x1-3/4″) ″
